关于楼梯纵筋锚入支座的设置
专家：您好！如图示，说明告诉了，梯板底筋锚入支座长度20d，梯板上部纵筋锚入支座长度40d。梯板斜长4420，梯板上下部钢筋直径都为12。那么请问，如图我的修改正确吗？从楼梯大样图看，梯板上部纵筋锚入后不是有个弯钩吗？软件怎么没有计算？而且软件自动计算的面筋锚固长度一个为480，一边为370，非常不解。辛苦了。
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你好！
图中梯板上部纵筋锚固里的那个弯钩只是一个示意，当纵筋为一级钢时才有，而你的楼梯板筋为三级钢，因此那个弯钩就不需要计算了。
软件计算的面筋锚固长度都是480，即40d，你的计算结果是正确的呀！
2013-12-09 14:19:03
-
2013-12-09 14:12:12
-

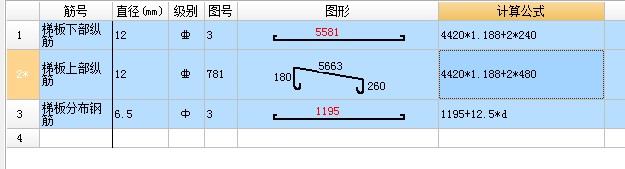

如图示，说明告诉了，梯板底筋锚入支座长度20d，梯板上部纵筋锚入支座长度40d。梯板斜长4420，梯板上下部钢筋直径都为12。你的修改是正确的，从楼梯大样图看，梯板上部纵筋锚入后是有个弯钩，但你采用的是三级钢，所以就不需要弯钩了，软件自动计算的面筋锚固长度一个为480，一边为370，是参数化图形中最高踏步边与梯梁边不在一个人垂直面上的原因（你认真看看楼梯剖面），可能相差30MM，所以软件计算了370，实际不同时，调整后锁定构件即可。如图
2013-12-09 14:56:27
