我的工程图纸中有几处次梁的集中标注里将上部钢筋用括号括起来了了（2C12),有下面两个问题望大侠赐

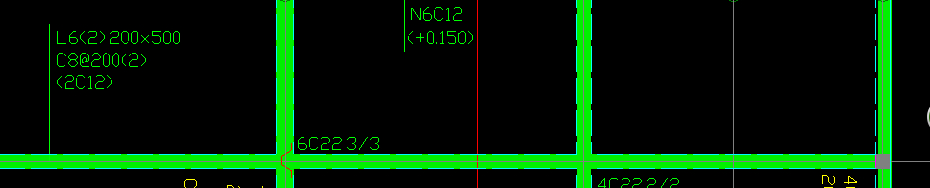

如图，我有2个疑惑，望大侠们分两条回答①此处次梁的集中标注中上部钢筋用括号括起来了（2c12），请问他是架立筋吗 ②架立筋众所周知都是和左右负筋搭接不通长布置的，但是请看这个图的最右边这一跨，只有左侧有原位标注4c22 2/2，而右侧却没有原位标注，那么如果2c12是架立筋的话,那此处岂不是这跨左边有钢筋和架立筋搭接而最右侧却没钢筋与其进行搭接，右侧没钢筋了？ 两个问题，望高人好心解答
问题补充：一楼大哥。平法集中标注中是不会有支座筋的，只有通长筋或架立钢筋，否则直接原位标注了啊。另外我问的这跨很清楚，我说了是最右边的那跨，那跨的右边支座就是梁的终点了，没原位标注的话就是没钢筋信息了，请仔细看我截图，谢谢您的回答 50分只求好心人耐心解答。诚心相问 四楼大哥，我也这样想过，但是我在广联达中录这条梁集中标注（2C12）录上去，再录原位标注，我那跨右侧没有录钢筋，汇总计算三维显示看工程量表达式的时候发现他没有默认将那根架立钢筋右侧按通长伸至支座计算呢，所以我才很困惑呢。 还是很感谢各位耐心
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
纠正提问者一个概念：谁说架立筋不可以通常了？？
当集中标注没有上部通长筋时，架力筋通长设置用做上部钢筋，不然你箍筋绑扎在哪里？？
03G 24页左侧
图集中给出了很明确的说明，你的这种情况属于最后一句话。所以你这两个问题都不是问题。
具体操作按一楼说的
回答追问：你看下你这条梁右支座有没有问题，右支座那有没有个小三角，尖朝上
你输入2C12时是不是连括号也输进去了？你试试直接输2C12，不输括号
还有2C12不是输在跨中筋，你确定你原先架力筋位置（2C12）删除了吗？
我给你远程改一下？我知道是咋回事了，最笨说不出来。你把你联系方法发我邮箱
2014-04-19 13:36:41
-
1、这就是支座筋，在上部通长筋位置输入（2C12）就可以了。
2、中间支座只需要标注一边，比如2跨的左支座有标注，1跨的右支座就不需要标注了。
2014-04-19 11:47:25
-
你好.你的图纸设计有点小问题.首先.如果是架立筋就应用(+ )来连接.如果是面筋通长筋则不用( ).你的图形显示.表明这条梁的面筋是2C12.与支座处的6C22 3/3.配筋不相同.应采用绑扎搭接方式.计算抗震搭接系数.百分之百搭接应采用1.6LABE.最右两跨面筋用2C12与前边的支座筋6C22 3/3相连接就可以了.箍筋是双肢箍
2014-04-19 13:07:31
-
①此处次梁的集中标注中上部钢筋用括号括起来了（2c12），请问他是架立筋吗
是架立筋；
②架立筋众所周知都是和左右负筋搭接不通长布置的，但是请看这个图的最右边这一跨，只有左侧有原位标注4c22 2/2，而右侧却没有原位标注，那么如果2c12是架立筋的话,那此处岂不是这跨左边有钢筋和架立筋搭接而最右侧却没钢筋与其进行搭接，右侧没钢筋了？
你理解的是正确的，这种情况是属于设计失误，你需要联系设计单位 请他们加以更正的；不然这样的设计图 是无法施工的；
2014-04-19 12:34:58
-
做预算之前有没有图纸会审.我觉得设计图有问题。
