阳光照耀
2014-08-12 17:13:15
|
广东省
钢筋算量GGJ2013
|
40082查看
9回答
标准层画好一层后如何把图元复制到其他层？
如图： 1、“楼层设置”中能不能把标准层设置到同一层？如果这样设置，标准层中层与层之间剪力墙厚度、配筋不同的怎么解决？因为在高层建筑中下层的剪力墙肯定比上层的厚一点 2、标准层画好一层后怎样把梁板等图元复制到其他层？我把梁板从A层复制到B层后发现B层的梁都是粉红色（未提取梁），而且有些梁位偏离支座了（见图，上下左右四边都有偏的），我的轴线是没有问题的；板面筋也出了问题（图中紫色的钢筋，用跨板受力筋画的），本来这面筋左右标注都是0，但是复制过来之后就不是0了，而且还伸出没有板图元的地方。 3、楼层复制难道要使用“块提取”功能？该功能是怎么用的
全部回答
(9)
首答仅用{{minutesHtml}}
-
已采纳1、在楼层设置中，把完全相同的楼层可以设置到一块，你工程中剪力墙厚度不同时，要分开设置，只把几层完全相同的，可以在楼层中直接输入几层~几层，然后在一层画上图即可。2、相同楼层中构件图元在一层中画好后，可以在一层中选择对应的构件图元，然后在楼层中用复制构件图图元到其他层的功能，然后选择目标的楼层，确定即可复制到对应的楼层中了，它是按相同位置复制上去的。3、你复制后构件图元变为粉色说明你的设置中有问题，它的位置或其它方面可能有不一致的地方，需要重新原位标注，钢筋也是一样。板筋出现标注0，应先查看你复制的板位置是否正确，如果都正确时就不会出现你说的问题的。
2014-08-18 10:44:19
-

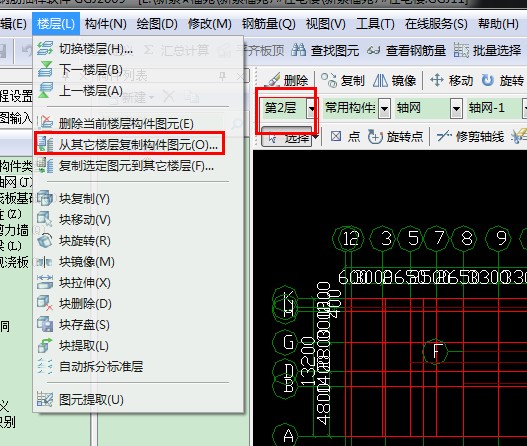

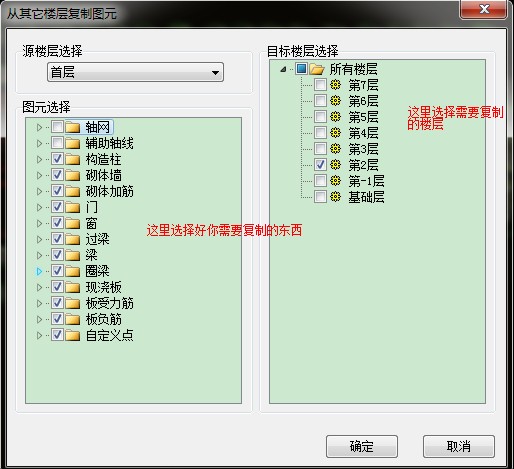

假如你首层布满了构件 那么你需要复制到二层 那就选择楼层为第二层 然后选择楼层 从其他楼层复制构件图元
2014-08-13 09:37:23
-
两种方法：在当前层，选中要复制的图元，，“复制选中图元到其他层”
另一个方法，，切换到你想要复制的目标层，，在那层里，选择“从其他楼层复制构件”
按键在菜单栏的“构件”里，软件没打开，就不截图了。
2014-08-13 09:47:24
-
这种情况必须要修改的，修改的方法有两种：一是只复制属性，修改属性后再画图元，二是属性、图元同时复制，进行点选修改，你想修改哪个构件就点选那个构件。
2014-08-18 06:08:04
-
2014-08-13 23:37:51
-
在画有图元的层，把光标点在左侧导航栏的墙处，按F3键选择要复制的所有构件，点楼层下的复制图元到其他楼层，然后选择楼层即可。
2014-08-18 09:47:18
-
一，墙厚不同，就不能说是标准层，标准层只是一个很宽泛的概念，其实严格来说，没有很标准，除非墙柱梁板梯全部是一样，有一个构件存在不同，从量的意义上说，就不算是标准层。因此还是一层一层处理吧；
二，复制构件，会弹出对话框，是否新建构件或覆盖同位置构件的提示，这就要注意了，当有同名的时间，若属性不覆盖，则等于没有完全复制；加之从你的截图来看，好像每层都有移位似的，不知是不是CAD识别的图形，要是构件楼层复制，位置是不会动的。
2014-08-18 09:15:31
-
点击楼层中的 从其他楼层复制图元或是复制图元到其他楼层。如果单构件或者钢筋信息不对只能改了。偏离的构件使用单对齐即可。再或者构件尺寸不对或者你画的和图纸不符，顺便说一下：原位标注后的梁复制才会是绿的，只是画上的梁没有经过标注的才是粉色的。要仔细检查过图之后再进行复制等功能，不然只会更费劲。有的时候导过来的图也会遇到这些情况，手动修改就好
2014-08-13 08:54:52
-
最好不要设置同一楼层，如果需要单层修改不方便，八标准层复制到其他楼层也很简单，点击菜单栏里的楼层，选择第六个复制指定图元到其他楼层，选择你要复制的图元和要复制过去的楼层就可以了。我不知道你是怎么复制的，这种情况我没有遇见过。
2014-08-13 09:00:19
