地梁连接挖孔桩，但实际比图上大的一部分要扣出来吗？

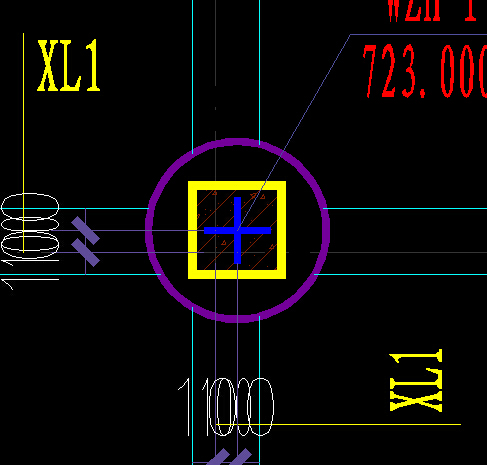

如图所示，假设挖孔桩桩径是800，图上是没有画护壁的，但实际上有护壁，如果上口是150，画出来桩径就是1100，那么问题来了： 1.挖孔桩左右是两根地梁，那地梁是应该是按图画在桩径800的地方，还是按实际画在1100的地方？ 2.如果照着图画，那和挖孔桩重叠的部分要扣出来吗？ 3.如果按照直径1100来画，怎么画比较方便？好像画地梁的时候挖孔桩显示不出来。
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
2015-08-22 08:43:43
-
2015-08-22 11:44:22
-
1.挖孔桩左右是两根地梁，那地梁是应该是按图画在桩径800的地方，还是按实际画在1100的地方？
梁画通.(护壁是在施工时起保护工作人员防止土方垮塌结构上是不起作用的)
2.如果照着图画，那和挖孔桩重叠的部分要扣出来吗？
挖孔桩重叠的钢筋会按规范处理的，你谈的应该是土方部分重叠，
3.如果按照直径1100来画，怎么画比较方便？好像画地梁的时候挖孔桩显示不出来。
画地梁的时候按U挖孔桩就显示出来了。
2015-08-22 07:26:34
-
你说的不清楚，桩和地梁应该不在一个标高，梁要画通的；桩也要画
根本不会影响的
2015-08-22 06:55:34
