识别柱表、提取柱边线等等后，图元校核修改还是无法识别
在图形算量中导入CAD图，进行识别柱表、提取柱边线、提取柱标识后，图元校核修改还是无法识别柱？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
在图形算量中导入CAD图，进行识别柱表、提取柱边线、提取柱标识后，图元校核修改还是无法识别柱？

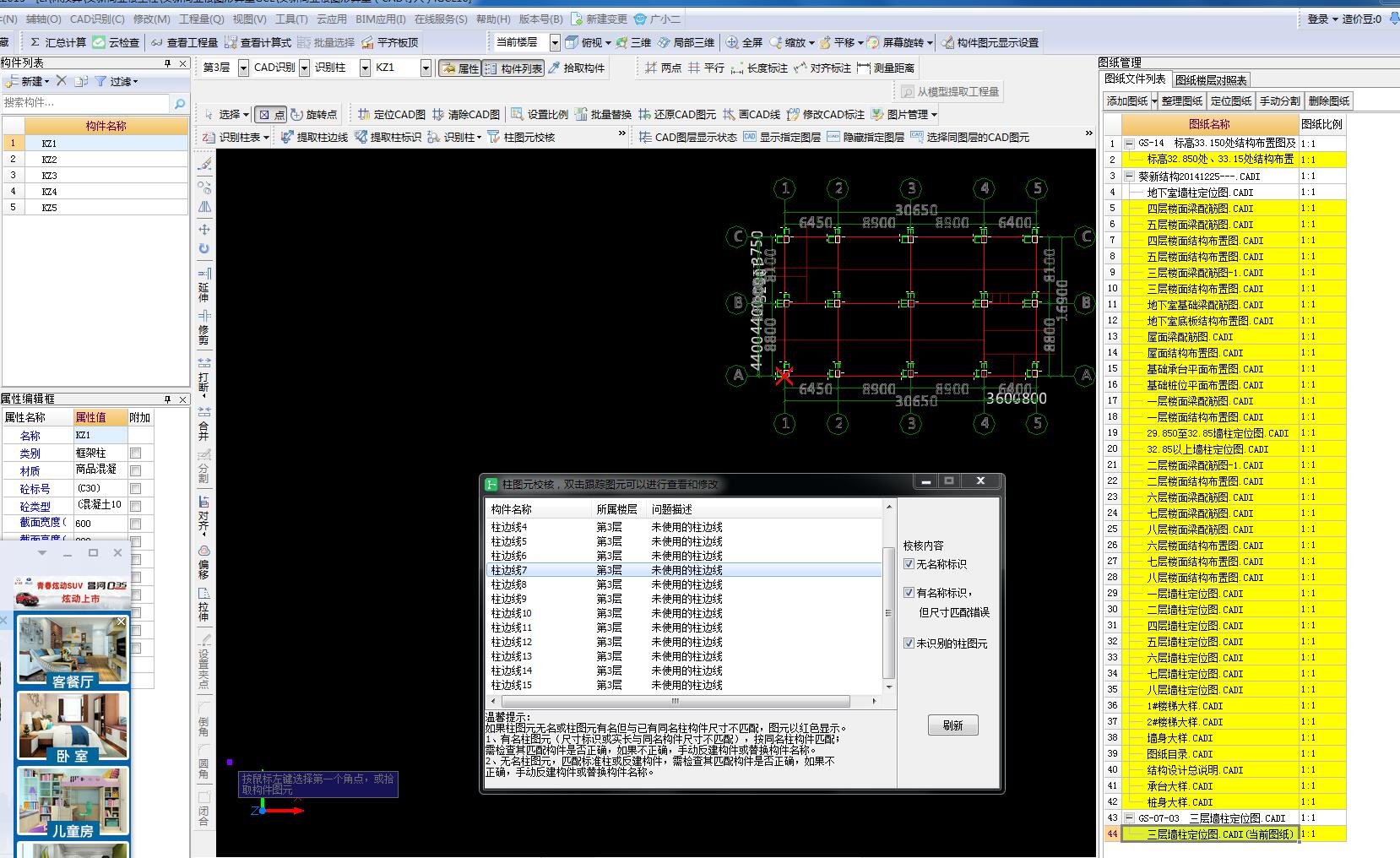

从你截图中的情况看,应是在CAD图中的柱标识和柱边线不在同一图层中,无法正确识别,使柱标识和柱边线对应不起来,可以在CAD图中先修改到同一图层中试一下.或CAD图中统一一下线型及颜色,然后用统一颜色识别试下.
2016-08-29 09:51:47
-
只显示柱边线，看柱边线是否是闭合的。如果不闭合，软件无法识别。
2016-08-29 09:09:28
-
那么你有识别柱吗
2016-08-29 09:09:15
