求助一个关于广联达算梁钢筋的问题

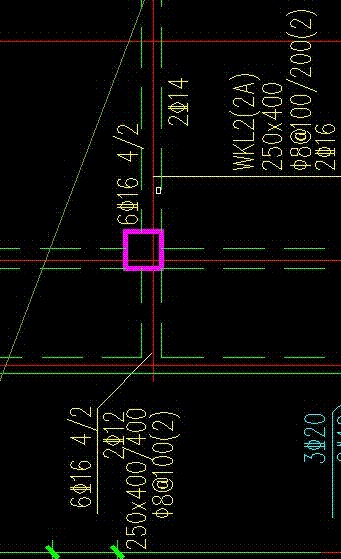

在一根框架梁里有一部分悬挑，所标注的如图 我想问下悬挑那部分标注的 6c16 4/2在原位标注时该输在左支座筋那里还是跨中筋那里 是指什么意思 ，求详解
问题补充：如果是像旁边那个蓝色的标注那样只有个3C20 这又是代表什么 也是输入在左支座筋里吗
全部回答
(1)
首答仅用{{minutesHtml}}
-

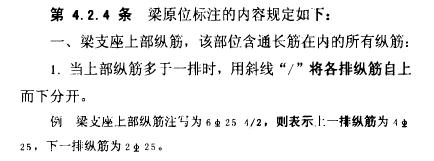

这是原位标注，表示该梁端部上部钢筋的信息，6C16 4/2，一共六根钢筋，分两排，上排4根，下排2根。表示方法可看一下03G101-1图集第25页的制图规则。 问：输入的时候输在左支座筋那里？ 答：常规的设计中，悬挑梁的负筋是用来抵抗支座位置的剪切力的，因此通常设计在靠近支座的位置。当然也有设计标注在跨中的，表示全跨的钢筋信息。你的这个图中，由于悬挑长度不足临近跨的1/3，可以写在挨着柱子的那个支座位置，也可以写在跨中。
2011-03-08 09:30:01
