    我在画剪力墙时是拉通画的，但下面的连梁下是填充墙，我查了很多这方面的问题， 1.有人说拉通画剪力墙，在布置洞口和连梁这样才不把剪力墙的水平筋算少。但是我拉通了填充墙根本不能布置上去，软件提示不能与剪力墙重合， 有人告诉我可以画上去，难道是我的版本太低？ 2 也有人说在洞口处断开再画填充墙只要在连梁侧面钢筋输入就好了。 这两种方法那种可取，现在都没权威的说法。 我现在的疑虑是，第一种我是画不上填充墙，第二种我觉得少算了墙水平筋 等到现在我都没在我图上画填充墙。现在要算墙拉结筋了，我该怎么办。我试过单构件输入，可以添加拉结筋，我添加了一个拉结筋，但是我怎么知道我图上要画多少跟拉结筋，难道让我在根据图上算根数吗？还是必须画上填充墙然后再在软件上智动生成。填充墙里还有构造柱，这儿也有拉结筋，我是否要把构造柱画上去，这样构造柱这的拉结筋才能画出来。 总之。一句话连梁下面带有构造柱的填充墙怎么画拉结筋，请前辈说的详细点，最好截图 让我把这个问题搞明白。分给你了
我来答  邀请别人来回答
 提醒提问者
收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (8) 首答仅用{{minutesHtml}}

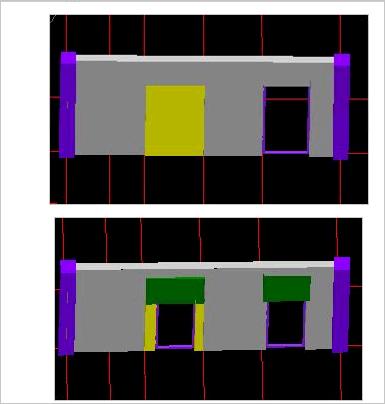

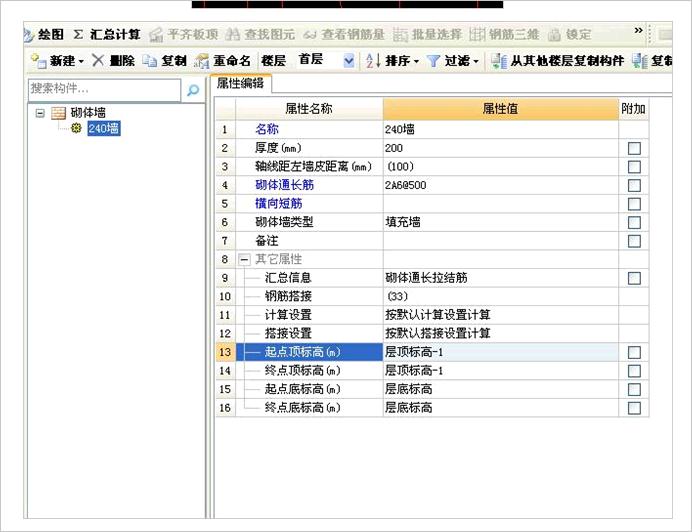

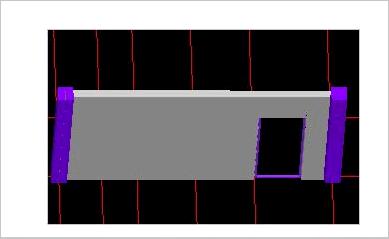

  • 先绘制剪力墙（包括洞口处），再定义填充墙，高度定义在连梁下方，绘制在剪力墙上（软件就自动扣剪力墙），再布置门洞、连梁；填充墙的拉墙筋，定义墙构件时就可以设置。 在墙上直接绘制填充墙，再布置洞口，再绘制连梁。 见砌体墙，砌体墙类型选择填充墙，就可以布置了，若布置不上就是软件版本低，需要升级。

    单构件

    梁侧面

    答疑解惑

    2011-05-10 17:21:55

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

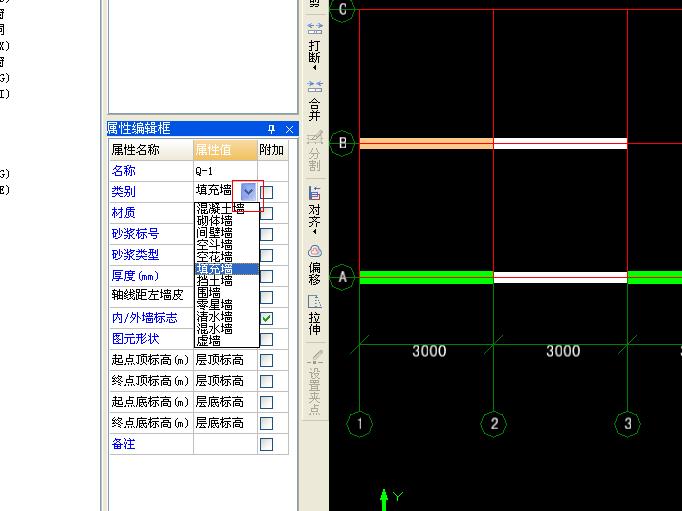

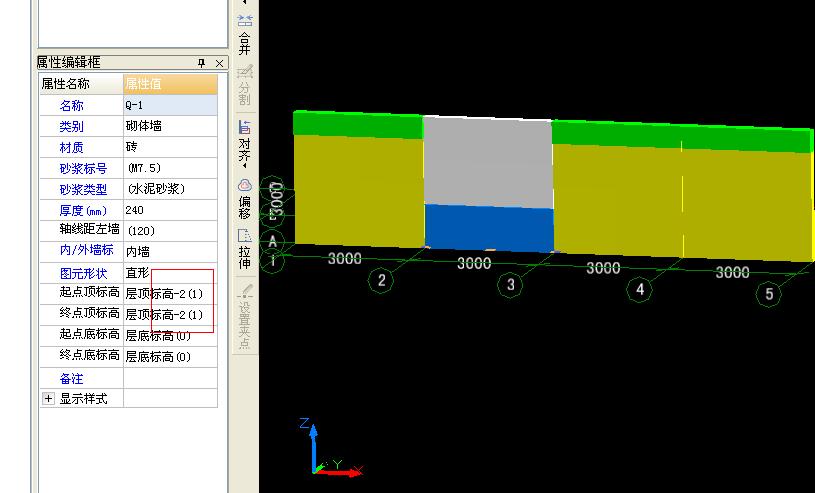

  • 那么多你这就要分开画，不同的墙重叠布置，就要设置好它的顶标高和底标高。 “我在钢筋抽样中，设置了墙的顶标高-连梁高度，还是提示重合，是不是软件的问题”砌体墙与剪力墙是不能重叠标高的现象，两者是要调整好，不知道你所说的重合是指什么构件。 “我先画了段剪力墙，设置底标高为层底标高。顶标高为层顶标高，然后我就设置填充墙，底标高不变，顶标高-连梁标高。然后我在这段剪力墙上画填充墙就显示不能重合”那你在这个砌体墙的位置就不能布置剪力墙了。 “大家都说连梁下面的填充墙能画，我想问哈你们说的画，是剪力墙断开再画填充墙吗？还是剪力墙拉通了之后在设置填充墙标高在剪力墙上画，剪力墙智动扣除”连梁下是可以画剪力墙或者砌体墙，但不能这两个都同时画上，只能是画其中的一个。 经过绘制是可以在剪力墙上再布置砌体墙，但前提是要把砌体墙的类别下拉选择是“填充墙”，汇总计算后是扣减砼的工程量。

    广联达服务新干线

    建筑行业快速问答平台-答疑解惑

    2011-05-10 14:54:43

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 可以画上去的,你要看看两个墙的标高是否正确.标高不正确的话是画不上去的

    2011-05-10 14:58:41

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 升级版，可以在剪力墙的门窗洞下面画上填充墙了。具体步骤： 建立填充墙---调整标高直接绘制到剪力墙上。软件会自动在剪力墙上形成结构洞，然后绘制连梁和门窗。 连梁下面带有构造柱的填充墙怎么画拉结筋。步骤： 构造柱---定义---其他属性---填充墙构造柱做法—点击右侧空白处，弹出【上下部均采用植筋】等列表---勾选---确定

    2011-05-10 15:08:46

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 可以画上去的。

    2011-05-10 14:53:10

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 建议在单构件里输入

    2011-05-10 18:13:17

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 你可以建立组合构建来一次完成，，墙里面可以依附构建的

    2011-05-10 23:12:13

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

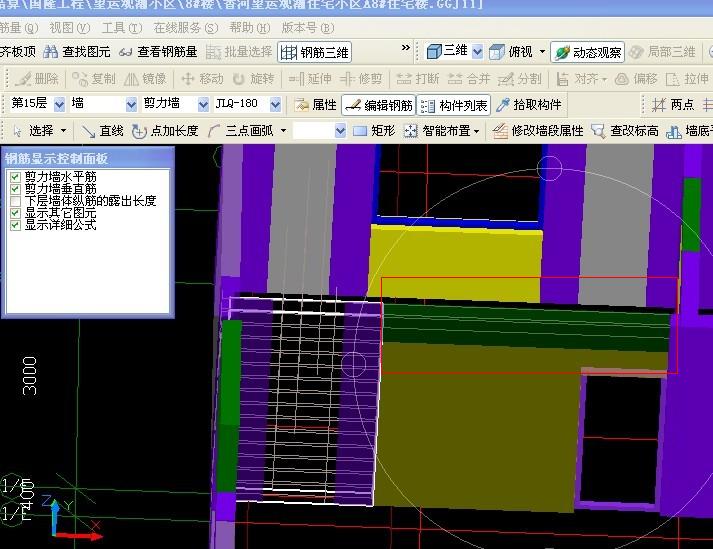

  • 你从广联达的升级下载里下载最新的版本，我现在用的是河北的最新版本，广联达已经解决了剪力墙的水平钢筋贯通连梁的问题了。1、依照你所说的LL下面是填充墙，我的处理方式是，在LL下方我绘制填充墙，LL的属性里，LL的侧面钢筋不输入钢筋信息。这样剪力墙的水平钢筋就会贯通LL。要是你的LL的属性里输入侧面钢筋的信息，那么剪力墙的水平钢筋就不会贯通了。 2、若是直接在剪力墙上开洞口的情况，不管你在LL的侧面钢筋里输不输入钢筋的信息，剪力墙的水平钢筋都是会贯通LL的。 不知道你现在用的版本可不可以实现剪力墙的钢筋三维，如果可以的话，你汇总计算一下自己查看一下就知道该怎么解决了。

    单构件

    2011-05-12 11:37:07

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看
