上玄月
2012-08-28 16:25:49
|
重庆市
钢筋算量GGJ2013
|
1639查看
6回答
剪力墙与梁的问题？

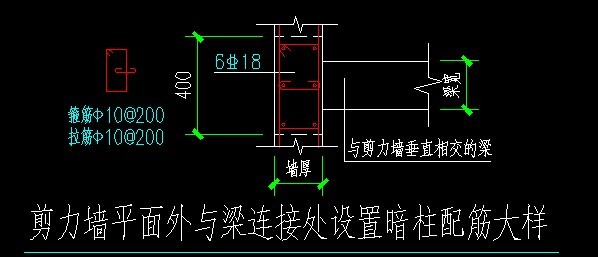

剪力墙平面外与梁连接处设置暗柱配筋大样 ，图纸这句话是真么意思？？？
问题补充：图上这个墙厚是什么意思哦。 是剪力墙还是砌体墙？ 我想补充下， 剪力墙的两边都有自己的暗柱和端柱跟这个暗柱没关系。这个暗柱是另外说明的， 如果说此话的意思是当梁的支座是剪力墙，支座处没有暗柱时，在梁在剪力墙支座的地方增加此暗柱，那么它说剪力墙平面外是什么意思，不跟跟这个矛盾嘛？？ 我想求下真理，要一个准确的回答
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳剪力墙平面外与梁连接处设置暗柱是说梁以剪力墙为支座，在剪力墙端部设置暗柱。 图中的墙厚是指剪力墙的厚度
2012-08-28 16:31:28
-
剪力墙平面外与梁连接处设置暗柱配筋大样 ，指该暗柱不在剪力墙的尺寸范围内与图示梁连接。
2012-08-28 16:32:41
-
当然是剪力墙了
2012-08-28 16:36:09
-
”剪力墙平面外与梁连接处设置暗柱” 此话的意思是当梁的支座是剪力墙，支座处没有暗柱时，在梁在剪力墙支座的地方增加此暗柱，配筋按照此打样进行设置：暗柱长400，纵筋6C18，箍筋和拉筋均为A10-200
2012-08-28 20:37:45
-
此处说的暗柱和剪本身含的暗柱重合。
2012-08-29 07:01:37
-
梁的支点落在剪力墙处要设置暗柱，图示为暗柱的配筋大样。
2012-08-29 08:40:11
