【车库算量】-人防外墙和内墙压墙筋，垂直/水平附加钢筋，暗梁（11）
陈瑞瑞
2022-10-14
|
8371阅读
0
赞
01
—
人防外墙和内墙压墙筋

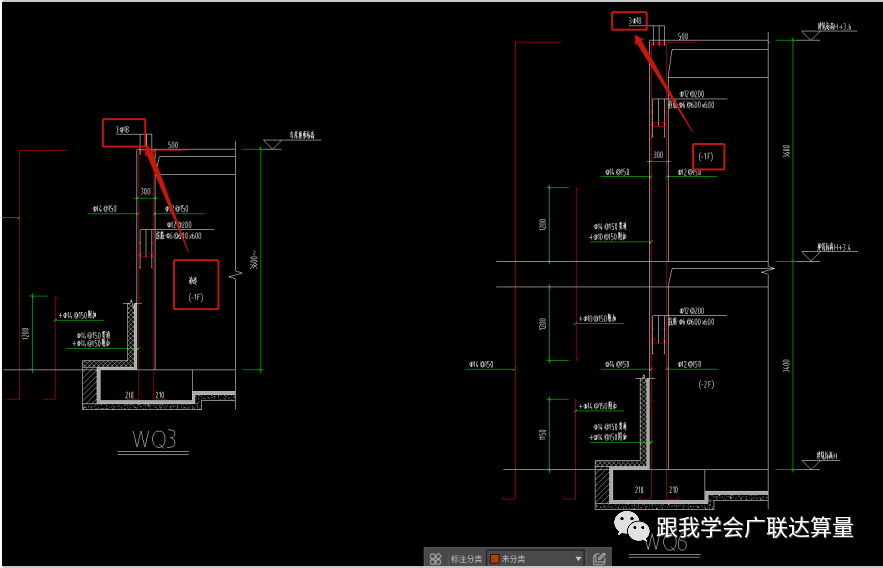

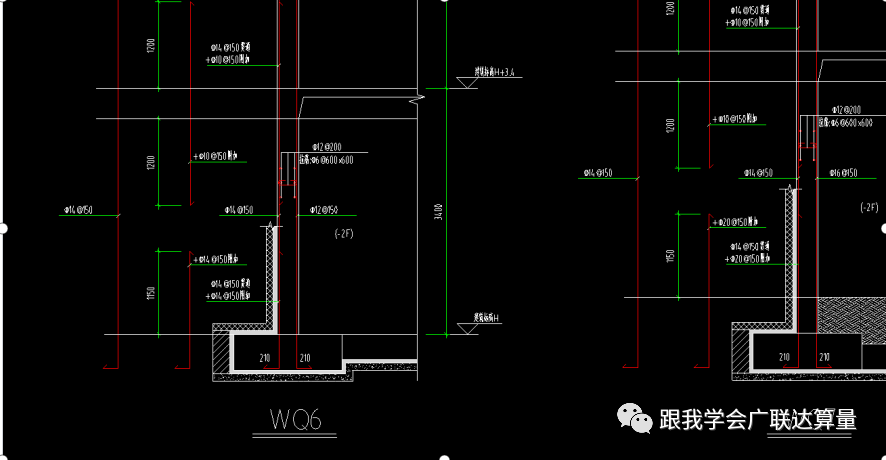

1.人防外墙和内墙压墙筋，看下面两图，WQ3和WQ6就是在地下一层有压墙筋，而WQ5和WQ8是在地下二层有压墙筋。

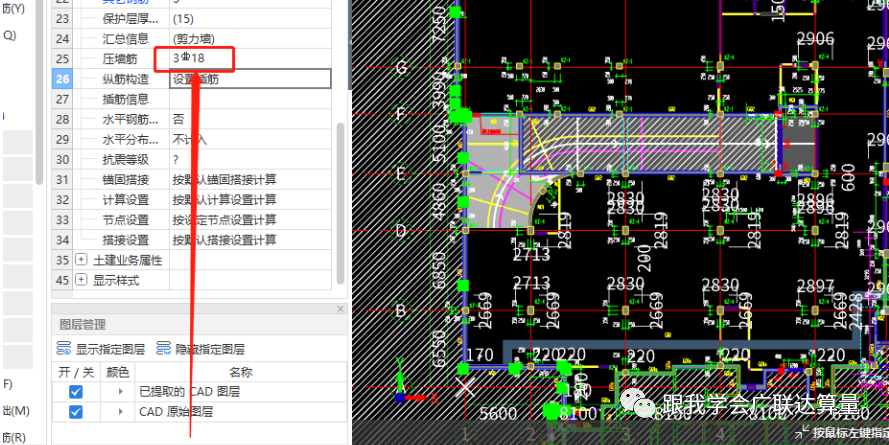

2.在对应的楼层里，选中外墙，比方在地下二层中按F3选中WQ5和WQ8，然后钢筋业务属性--压墙筋输入3C18,以此类推。这样做的目的是保证压墙筋布置在正确的楼层，大家也可以想想这样比你们之前的处理方式是不是更准确和清晰。
02
—
垂直/水平附加钢筋

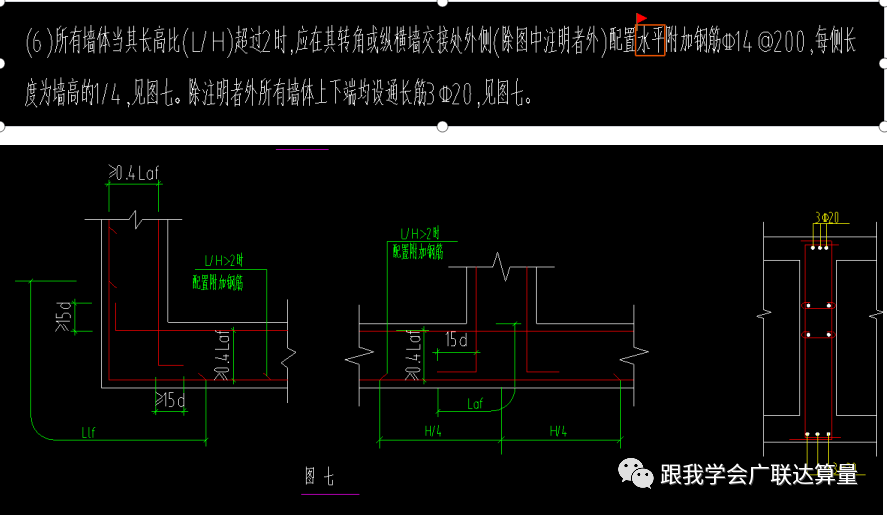

1.水平附加钢筋，一般都在结构说明中体现，这种情况下，我们没法在没有绘制梁板和基础的情况下确定墙高的1/4是多长，如果我们一个个的去翻图纸找到基础顶标高和板顶标高时，太麻烦了。所以还要往后再来处理，需要我们在图纸上标记或者记在记事本上。

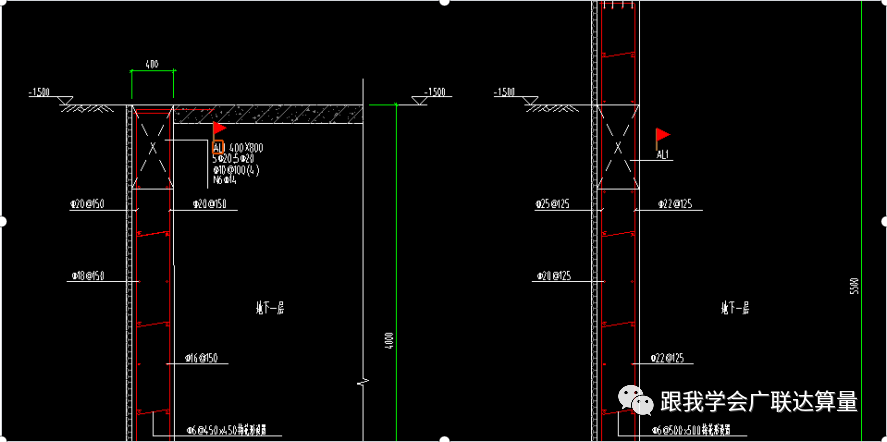

2.垂直附加钢筋，一般都在挡土墙大样中体现，这种情况下，我们没法在没有绘制梁板和基础的情况下确定墙高的1/3是多长，如果我们一个个的去翻图纸找到基础顶标高和板顶标高时，太麻烦了。所以还要往后再来处理，需要我们在图纸上标记或者记在记事本上。

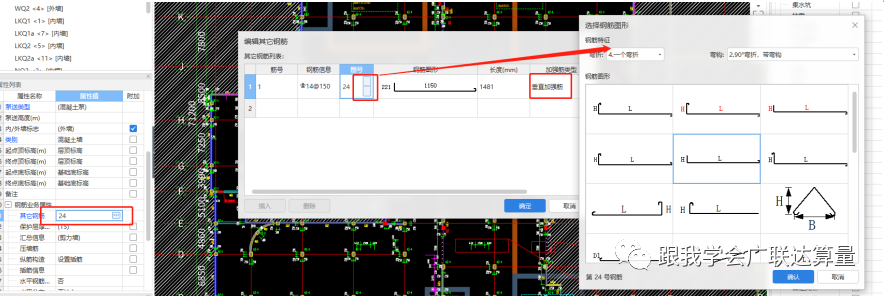

5.剪力墙垂直附加筋，类似下图大样图已经提供了具体数值的，这类的可以现在就能处理，基础层剪力墙--钢筋业务属性--其他钢筋--选择正确的钢筋形状--输入对应的数值。
03
—

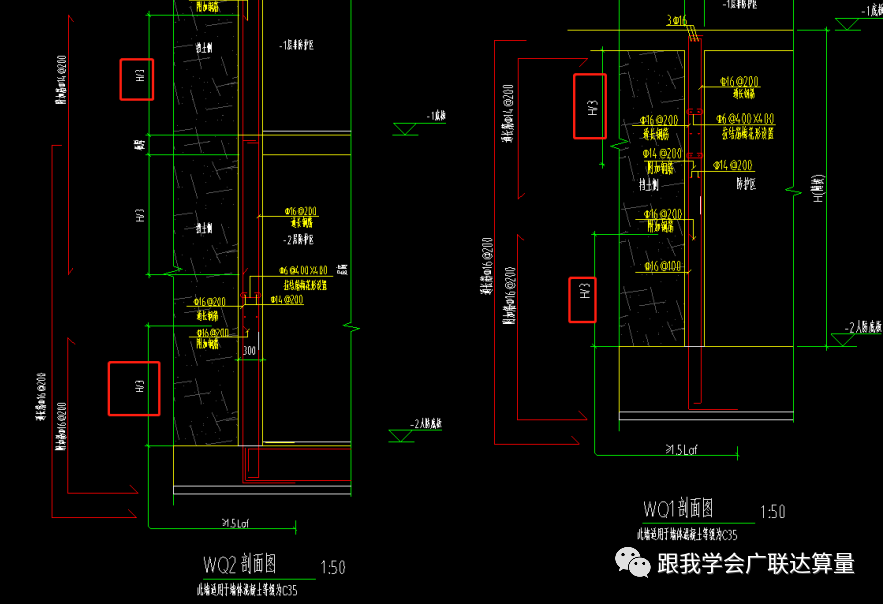

暗梁
1.普通住宅的地下车库一般都没有暗梁的，但是对于公建建筑的车库一般都有暗梁，因为其上部结构复杂且都单体面积大，你可以理解为100平米上种植了15棵小树（住宅）和种植了3棵大树（医院，办公楼，等），剪力墙的顶部所收到的风载和地震力是不一样，我个人理解，住宅单体和车库更像是两个独立的结构，而公建和公建车库像是一个整体的结构。所以公建的剪力墙顶部有暗梁，住宅车库一般情况是没有的。
6.暗梁的绘制就不多说了，按照墙厚智能布置就行。
