【车库算量】-车库内的梁百分之百正确绘制方式(13)
陈瑞瑞 2022-11-02 | 4344阅读 0 赞
01
—
对应车库内梁的认识
1..这里分两种结构形式,一种是普通的框架梁形式,一种是模壳结构主肋梁形式,如果是前者呢,就处理起来简单的做。如果是后者,软件里处理起来就复制很多。

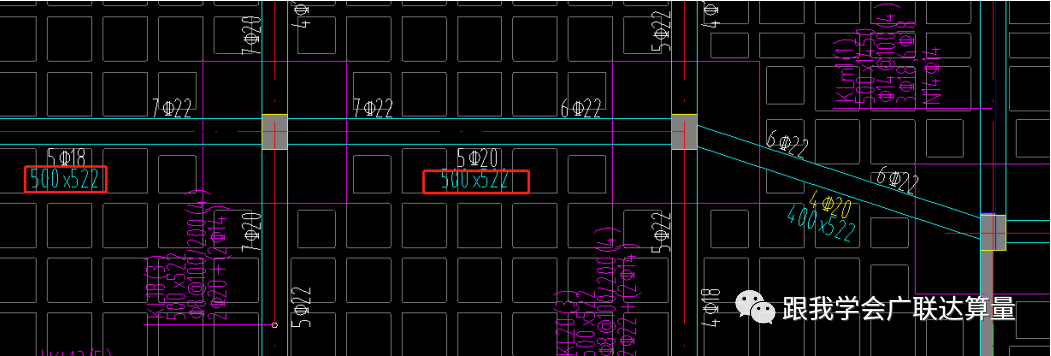

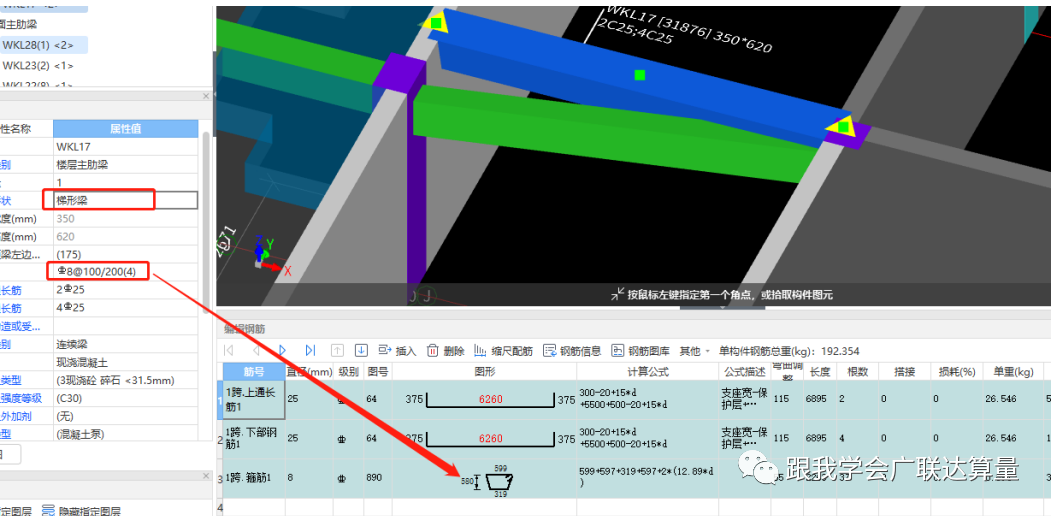

2.模壳结构现版本软件参数化主肋梁处理不了:梁有变截面软件不计算,参数化主肋梁只计算外侧箍筋,中间的箍筋不计算。
3.了解到模壳结构应用少于普通框架梁结构的,所以如果你有模壳结构的需求。我有单独的文档,这次以普通框架梁结构的车库为例。
4.其实相对于其他构件,车库梁是相对简单的,原因是车库梁的数量很多,数量多的好处就是这里出现问题后影响的工程量比较少,坏处当然是我们花费的时间比较多。
02 —
车库梁的点选识别
1.梁的识别相对简单,那准确度和速度如何保证呢,算量顺序是X向框架梁(除以框架梁为支座的部分)--Y向框架梁--X向框架梁(以框架梁为支座部分)--Y向框架梁(以框架梁为支座部分)--X向框架梁点选识别原位标注--Y向框架梁点选识别原位标注。然后是非框架梁同理。

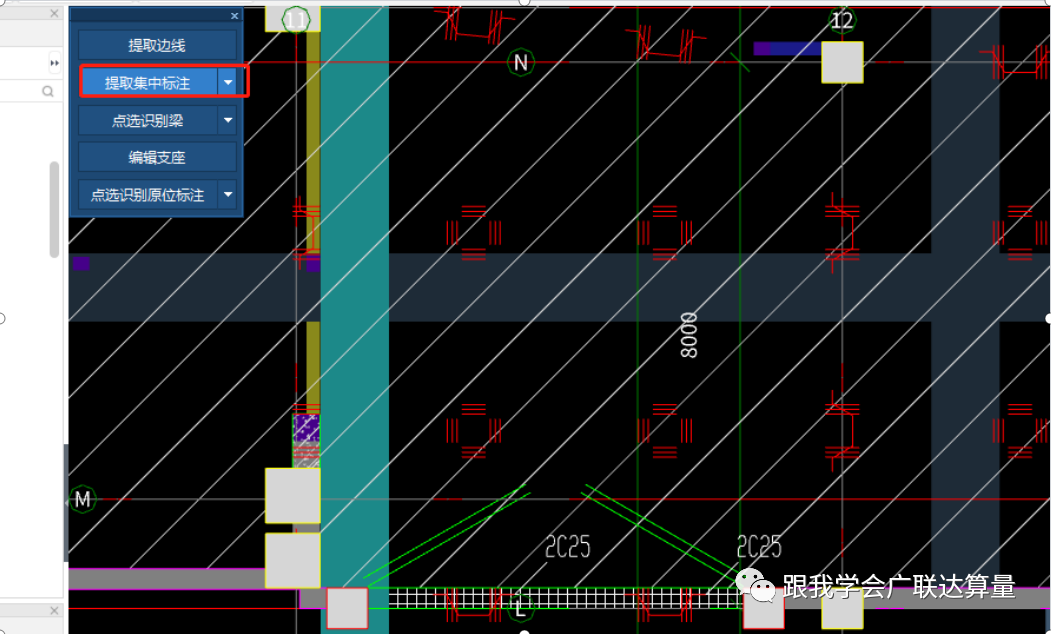

2.梁的提取:提取边线--自动提取标注。这两操作完成后,点击图层管理--显示指定图层--选择集中标注和原位标注。这么操作的原因是保证集中标注和原位标注是否正确识别。因为两种颜色很好区分。

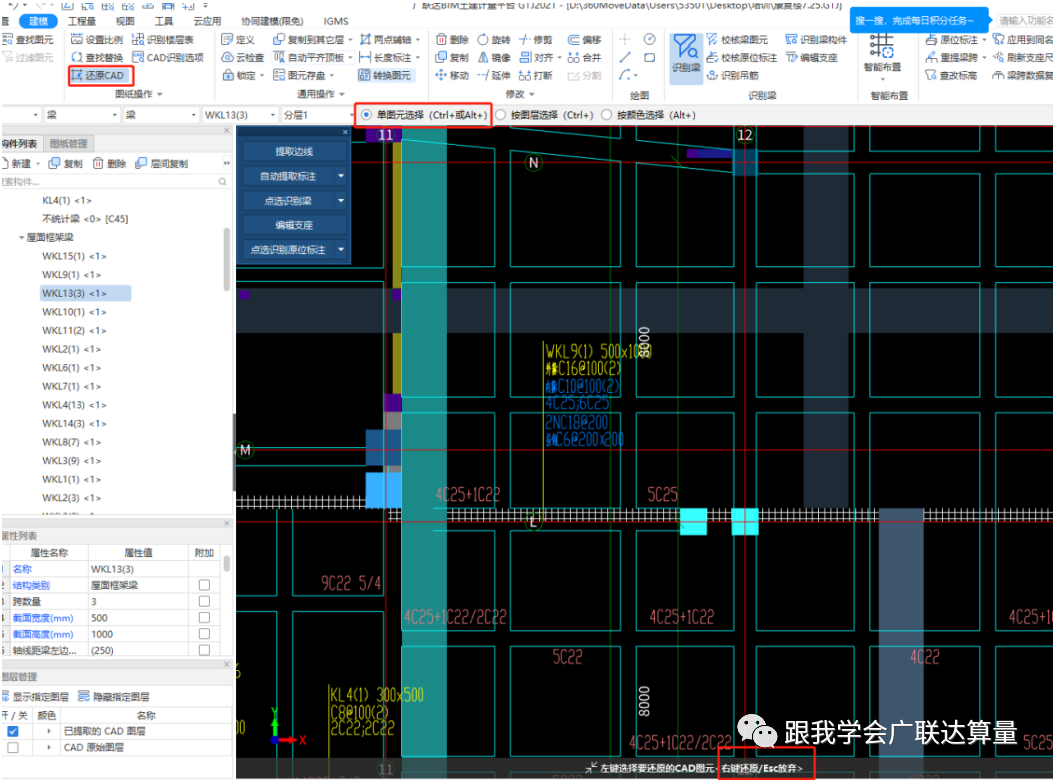

3.如果存在不正确的识别,就选择还原CAD,按单图元选择,右键还原即可。然后在提取标注--按照集中标注(原位标注)识别,不断重复这个操作,直到大部分正确识别了,剩余没发现的,在识别过程中再处理也不晚。

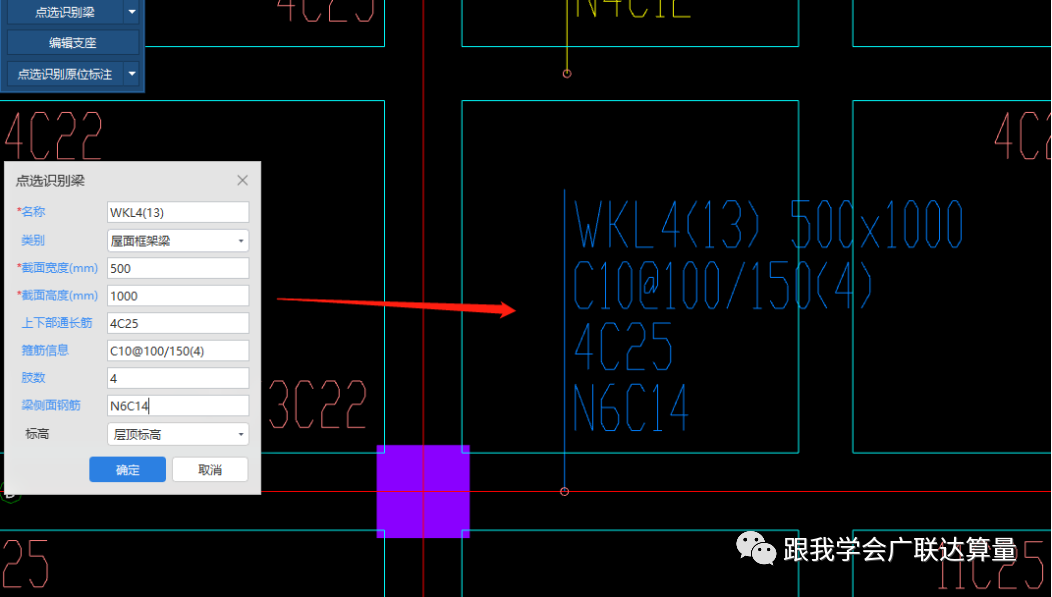

4.对于识别梁有三种方式:自动识别,点选识别,框选识别。不管你目前处于什么水平阶段,都建议大家用点选识别。原因也很简单,绝大数人在算完之后很少会再检查一遍,还有就是自己检查自己做过的工程,比较难发现问题。所以建议大家一次性做准确,点选识别其实有随做随检查的功能。我们对应好识别后窗口内的尺寸和钢筋信息和图纸是否一致。

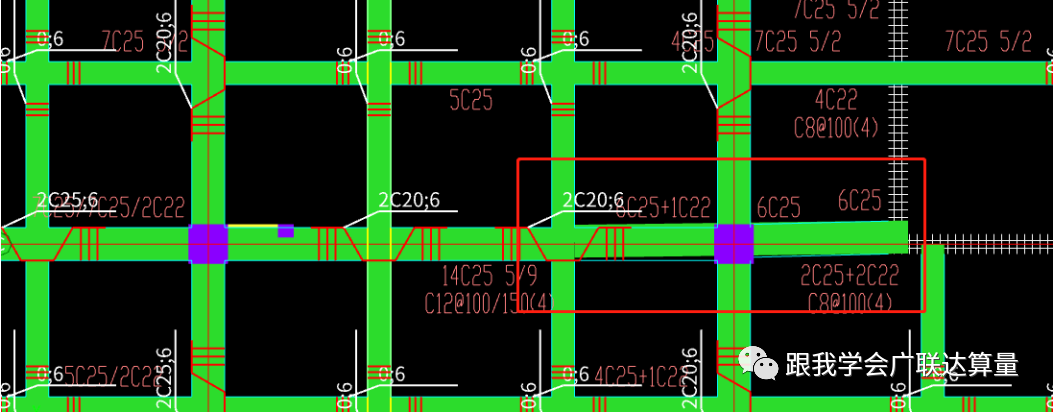

5.点选识别梁之后,就是要识别梁边线,对于车库内会存在很多跨的梁,比方一共存在10跨,识别梁边线强烈建议大家每一跨都要点一下。即从左一直点到最右边。这样能保证每一跨在正确的位置,否则会出现下图这样的情况。

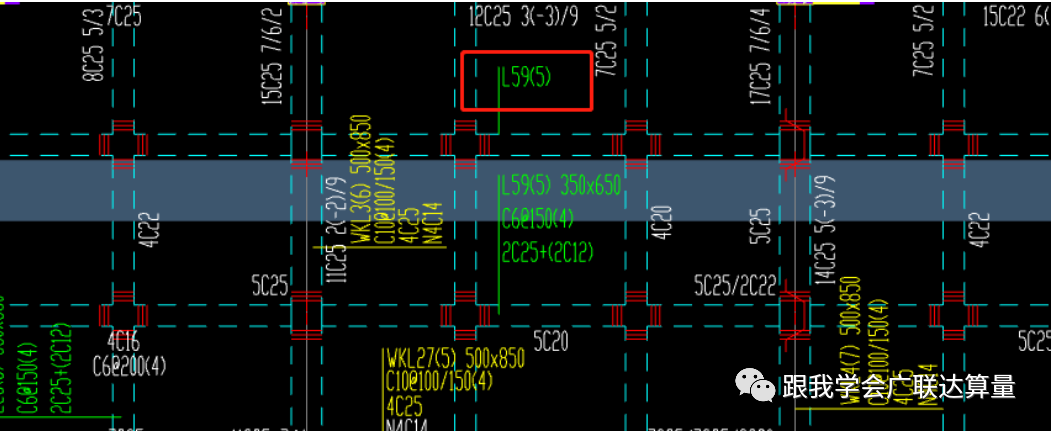

6.类似下图这种存在同名称梁,不要识别。有同名称的梁只识别有集中标注的那一个梁即可。理由就是等我们全部识别完成后,用复制或者镜像功能来完成。这样保证其原位标注是完全正确的。我平时复核的工程很多,这地方出现问题最多,大部分情况是此处的梁没有原位标注,或者原位标注的位置和信息是错误的。复制和镜像是解决这个问题的唯一且准确的方式。

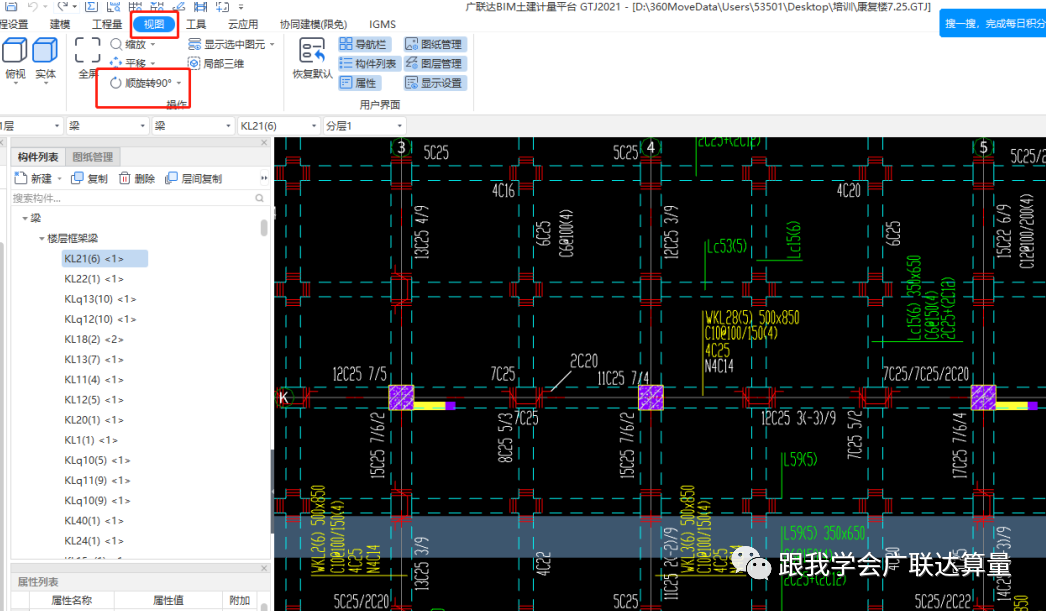

7.在我们识别完X向梁之后,Y向梁用到一个功能菜单栏视图下面的旋转图纸,将图纸旋转到横向后,整个截面就很舒服。
