【车库算量】-车库内的梁原位标注这样识别不会出错(14)
陈瑞瑞 2022-11-10 | 7021阅读 0 赞
01
—
识别梁原位标注

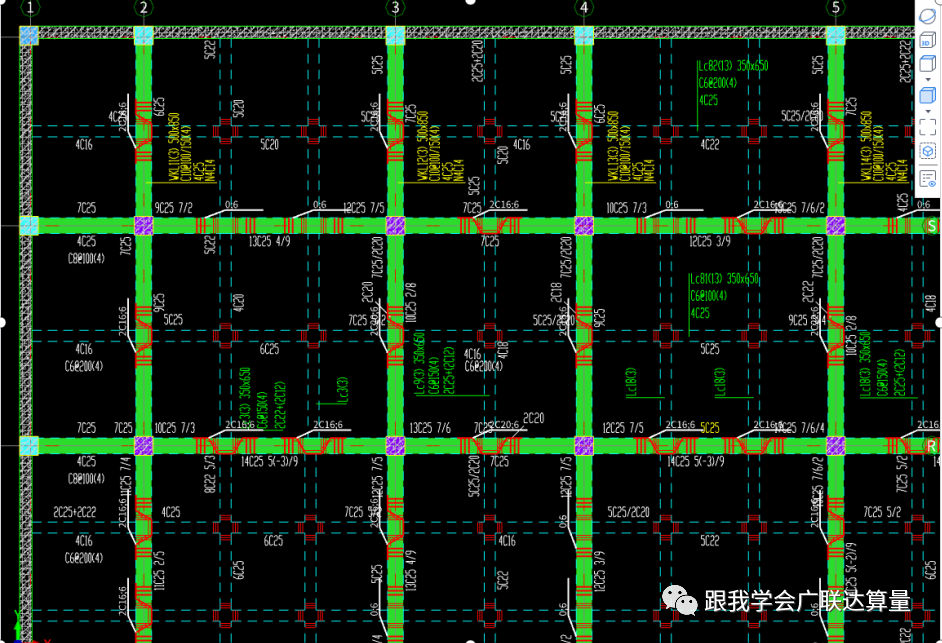

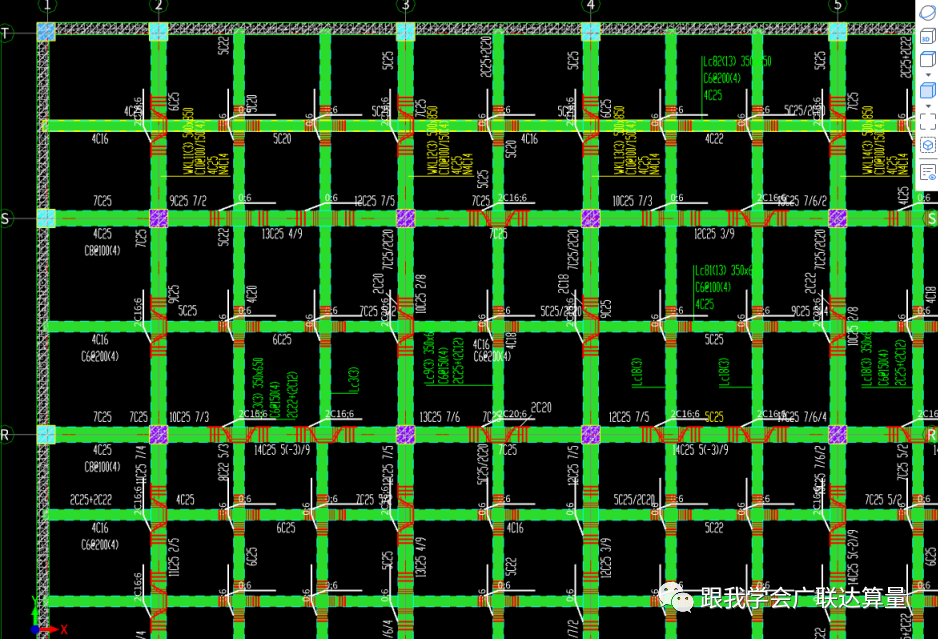

1.原位标注的识别分为两部分,在我们识别完全部的框架梁时,就要识别框架梁的原位标注,这时候整个软件界面里只有框架梁,看起来更清晰,下面两图对比。然后是非框架梁的识别。

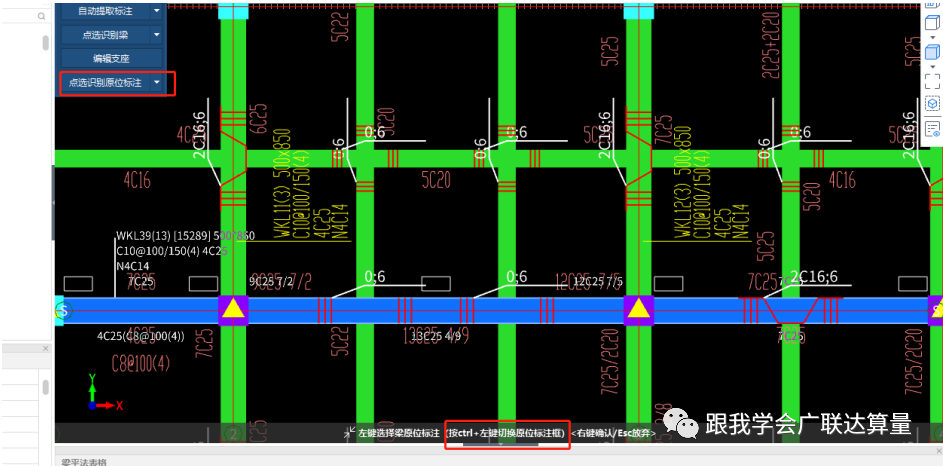

2.梁原位标注识别同样是按照点选识别原位标注。这种方式也是一个检查的过程,保证钢筋信息的正确识别。最好按照从上到上,从左到右的顺序识别,这样不容易遗漏,并且可以清楚的看到剩下未识别的梁越来越少,心情是不一样的。
3.为什么要强调点选识别梁的原位标注,我们没法决定图纸的标注习惯和设计人员的专业水平。我们只能在现有图纸条件下把工程量算到最准确。还有我之前反复提到的是,很少人会再次对照图纸检查一遍,或者自己检查自己的工程,一大部分是发现不了的,因为个人习惯已经形成。
4.所以我给大家推荐的方法,是最小概率出问题的方法,我认为也是最快的方法。
02
—
识别梁的总结
1.同名称的梁只识别一个就行,千万记住这一点。识别完原位标注后然后用复制或者镜像功能。
2.识别梁和识别原位标注一定要用点选识别,这个过程是检查复核的过程,你可以去试试全部点选识别完成后,你自己体会一下发现心里很有底。

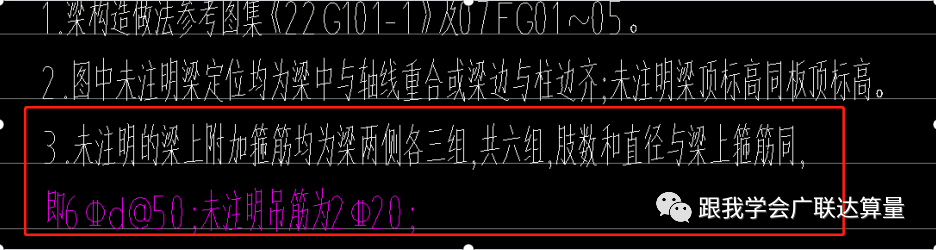

3.最后不要忘记识别吊筋。自动识别吊筋,但是一般情况下图纸标注的吊筋是自动识别不过来的,需要手动识别。
