GTJ2021新功能（1）-自定义节点

陈瑞瑞 2023-04-24 | 5616阅读 0 赞

什么是自定义节点

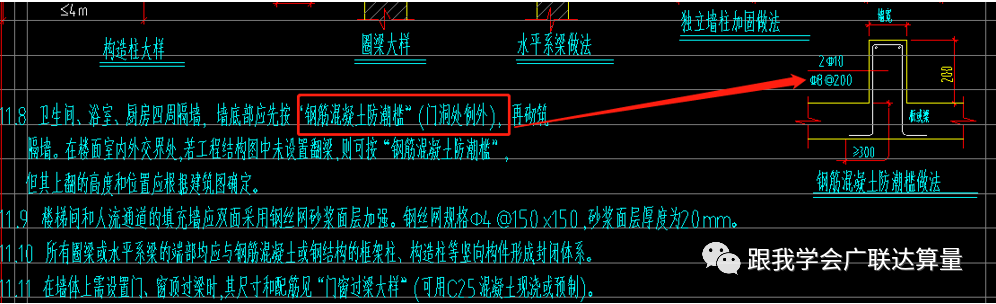

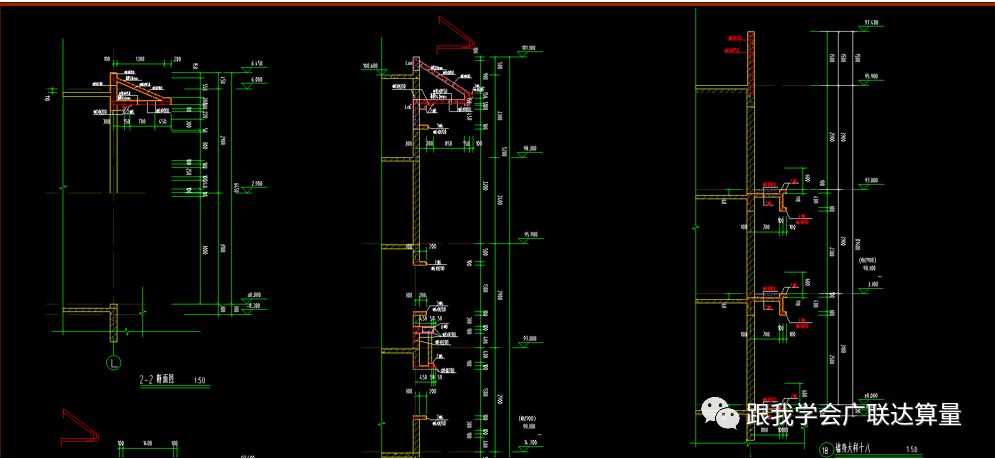

1. 应用场景：大部分应用于墙身大样图，方便处理异形挑檐，栏板等构件，或者像是图2 显示防水反坎，其他构件不方便处理钢筋的情况下，用自定义节点。

2. 自定义节点可以设置计算类别为：自定义构件，挑檐，栏板，剪力墙，梁，砌体墙，压顶，圈梁。

3. 正确使用自定义节点的要素：正确的比例，截面选择，轮廓的绘制，正确的插入点标高，钢筋识别信息准确，计算类别的正确选择，正确的绘制。

正确的比例，截面选择

1. 要求CAD大样图中尺寸和实际尺寸为1：1，如果不符合这个条件，可以在软件里提前设置为正确比例。

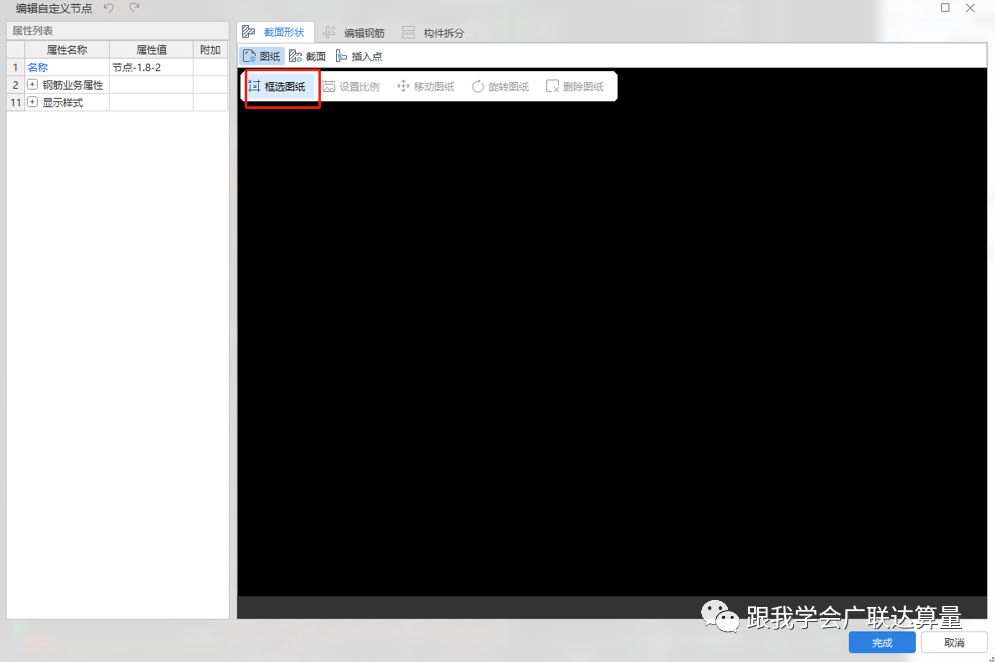

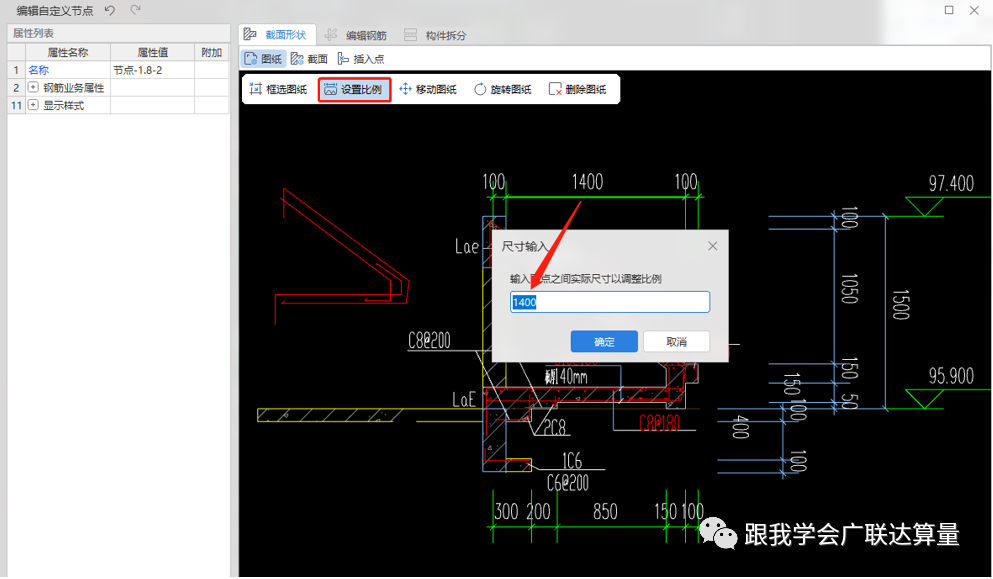

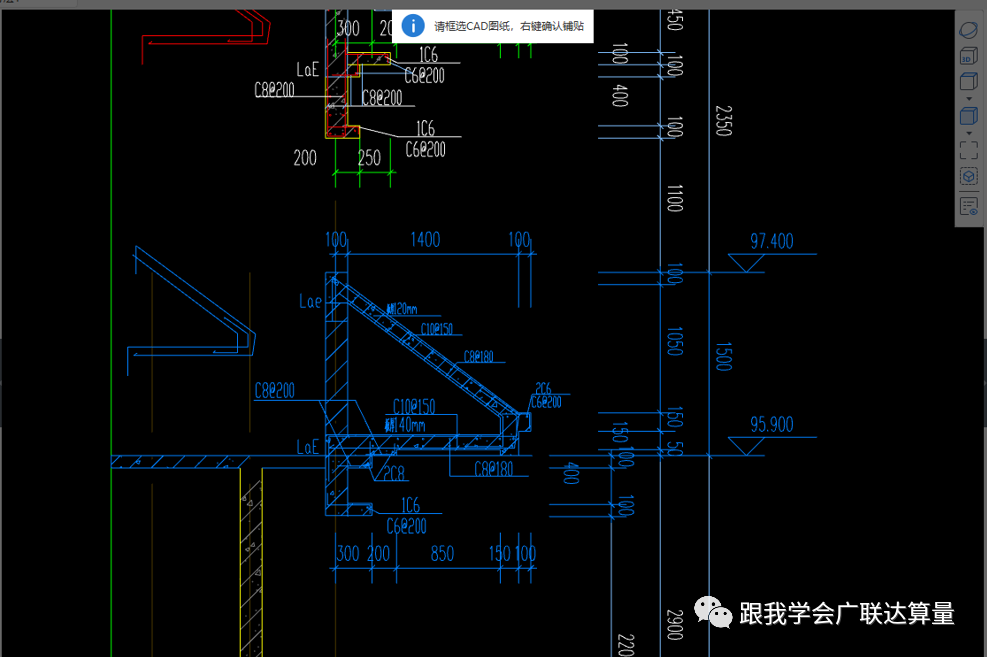

2. 新建自定义节点—弹出对话框—框选图纸—选择需要绘制的节点。框选图纸需要重点说明，选择的范围宜多不宜少，前提是在只选择目标大样的前提，尽量多的选中图纸范围。原则：要包含钢筋大样和标号，标高信息，大样图边界（图2）。为了更准确的尺寸，建议在这个界面重新设置比例（图3）.

软件应用

轮廓的绘制，正确的插入点标高

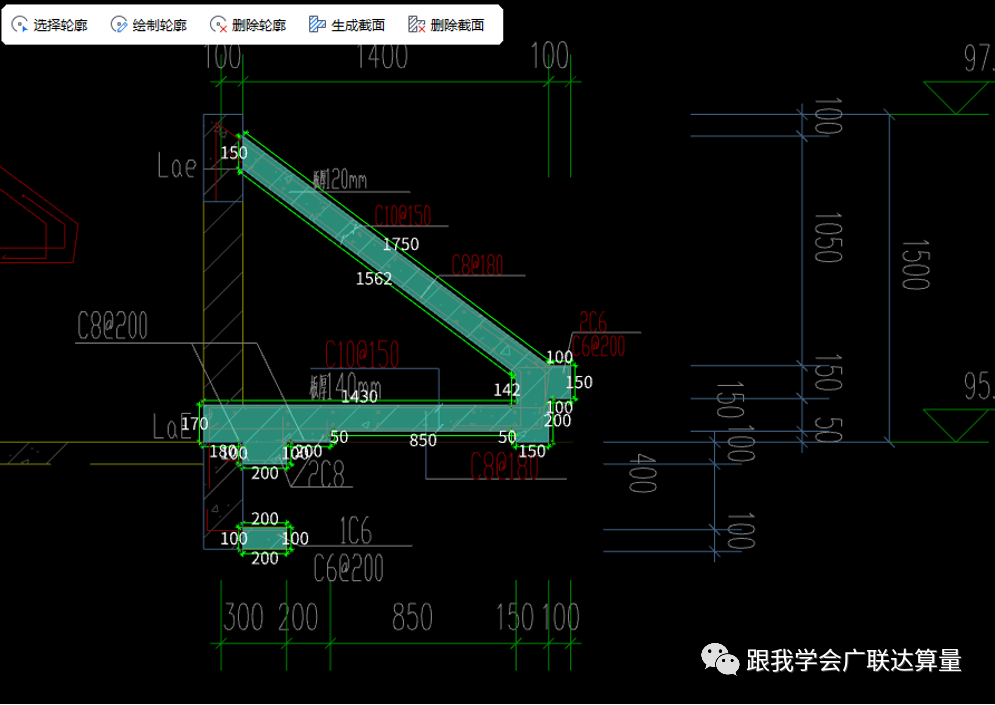

1.切换到截面的界面，然后手动绘制图2整个的轮廓。当然也可以类似像是识别柱大样一样，识别节点轮廓，但是缺点就是还需要删除不需要部分。我个人习惯手动自己绘制轮廓。要点：绘制范围要根据大样图的边界，形成封闭大样。可以形成多个封闭的大样。

2.绘制完轮廓后，生成截面。

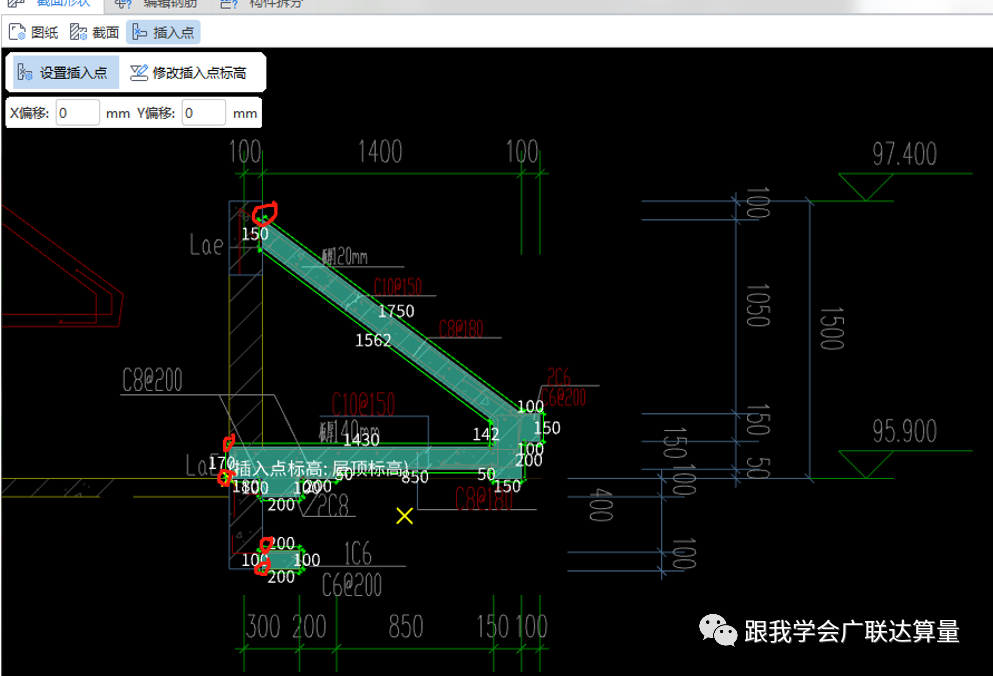

设置插入点，修改插入点标高

1.插入点的原则：一定要设置在梁（墙）内/外边线，或者轴网处。便于绘制方便。下图中几个位置都可以。但是这里我要强调一点，大家最好统一一个标准，按我的习惯，我喜欢全部节点的插入点都按照梁的内边线，这样无论我绘制任何节点，我只需要找图纸中梁边线即可。

2.修改插入点标高三种形式：层底标高+A,层顶标高-A,具体标高。

识别钢筋和钢筋信息修改

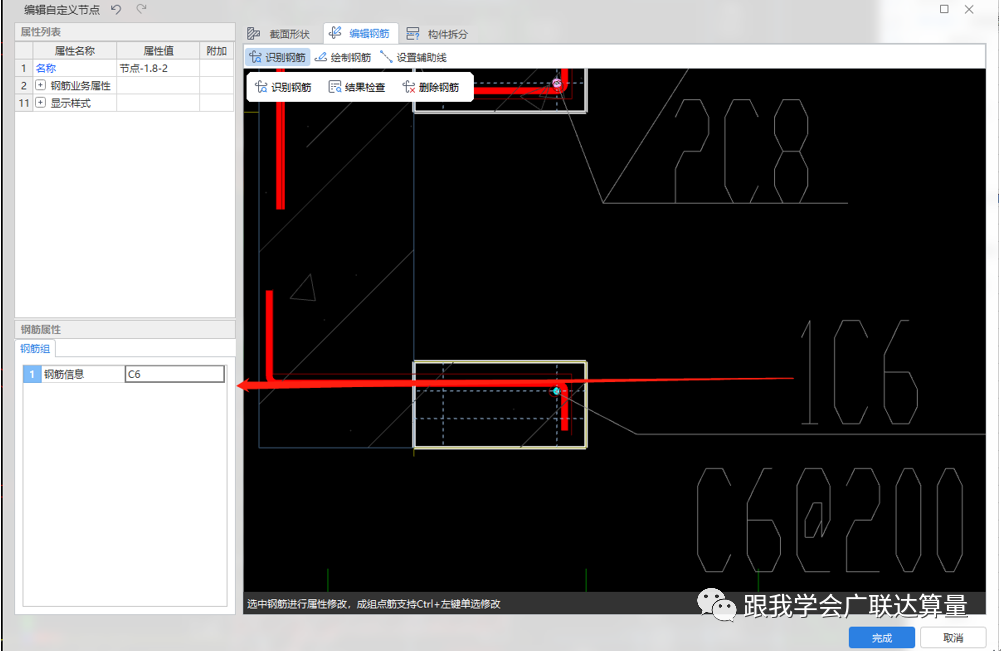

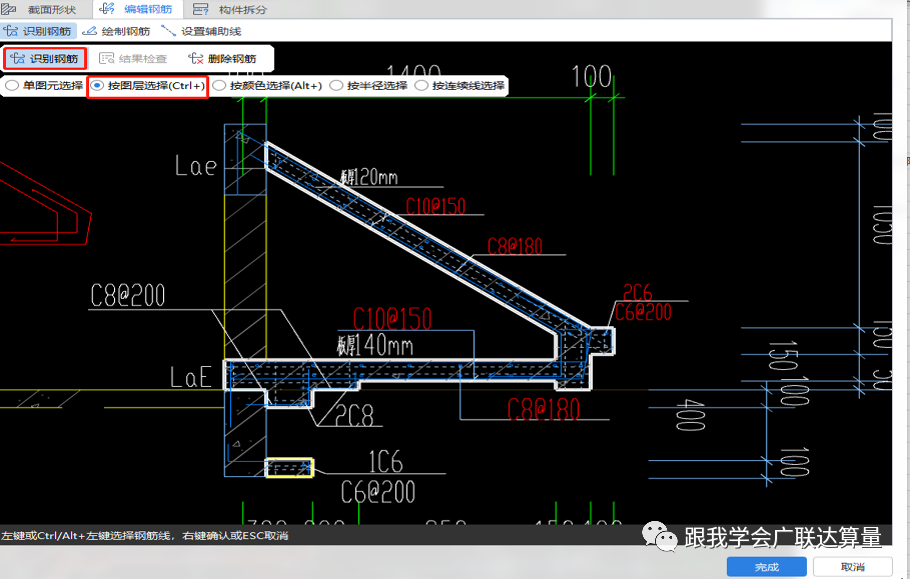

1.按图层选择识别大样图内的钢筋，这里钢筋信息类似C10@150,不用去处理，软件目前还识别不了。只能识别为线式钢筋为C8@200，点式钢筋为C8.

建筑行业专业资讯门户-新干线头条

软件应用

1.要点：除了钢筋，其他都不用识别。否则会出现下图的情况，这种情况需要手动删除。

1.按照大样图修改钢筋尺寸和间距信息。

建筑行业专业资讯门户-新干线头条

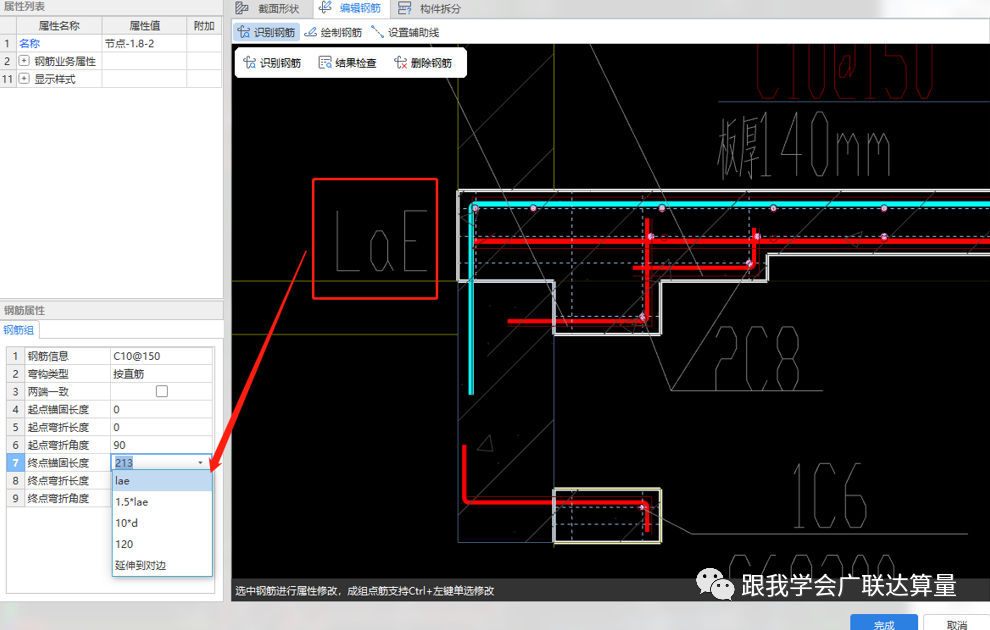

2.修改线式钢筋的锚固或者弯折长度。选择此部分钢筋，修改为正确的长度，当然图纸中未标注长度的，这部分暂时按默认长度。

软件应用

计算类别的正确选择，正确的绘制

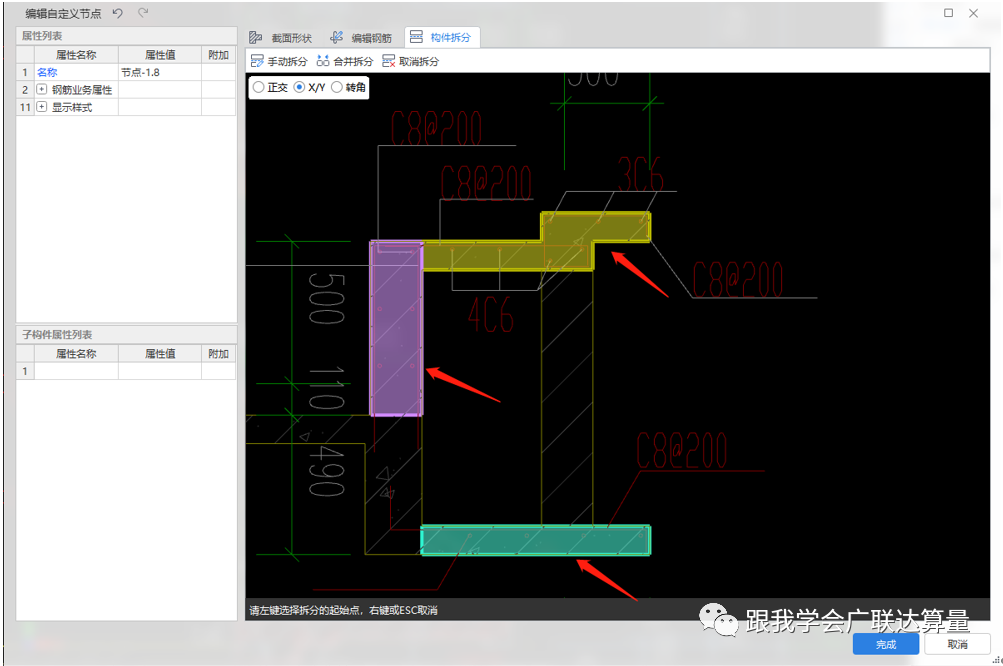

1. 构件拆分，手动拆分，绘制需要拆分的范围。如下图，三个颜色分为三部分。

建筑行业专业资讯门户-新干线头条

2.然后分别选择不同构件，选择第一个构件为栏板，剩下两个分别为挑檐。需要强调的是，尽量不要选择为剪力墙，砌体墙等构件，用栏板还可以在此处布置上砌体墙。布置我们的装修构件。

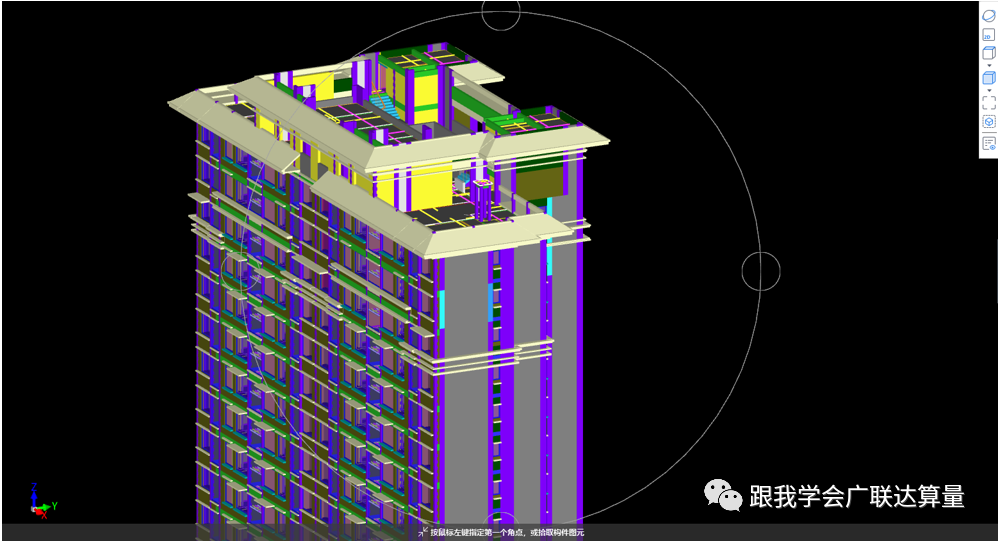

3.自定义节点的绘制就如同线式构件一样。注意三维状态下查看绘制的方向是否准确。软件应用建筑行业专业资讯门户-新干线头条

自定义节点优缺点

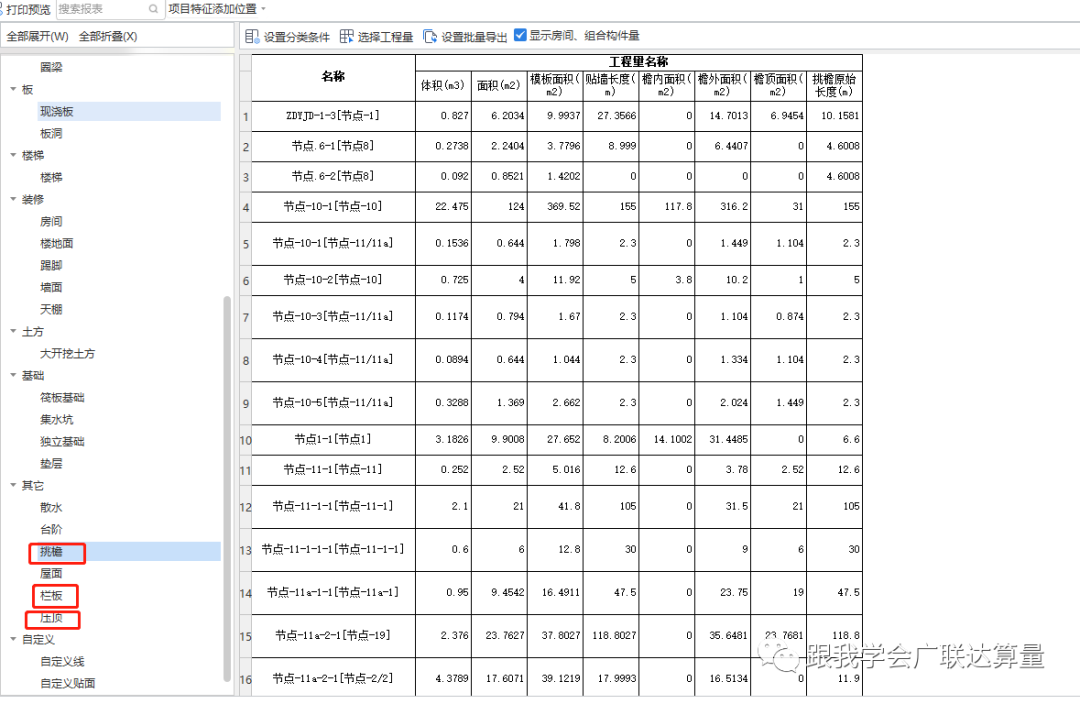

1.优点：钢筋较为准确的计算，可以更正确的分类，比方挑檐，压顶等正确计算。

2.缺点：操作过于繁琐，需要注意的地方太多。节点外表面的装修和保温工程量统计不准确。

软件应用

GTJ2021车库算量技巧提升合集（持续更新）
